Адаптеры для РВД

Соединительная арматура применяется в качестве переходника в различных гидравлических и пневматических системах. Адаптеры для РВД позволяют соединить рукав рукава с потребителями.

Адаптер тип 2001

Рабочее давление bar (атм)	Каталожный номер	Диаметр, мм B3	Диаметр, дюйм	D1	L1
450	200101	6	1/4	97	104
	200102	8	5/16*	113	112
350	200103	10	3/8	127	127
	200104	12	1/2	173	142
	200105	16	5/8*	202	168
	200106	20	3/4	246	173
290	200107	25	1	31	198
240	200108	32	11/4	389	231
	200109	38	11/2*	453	284
350	200110	14		202	168
	200111	15		202	168
	200112	18		246	173
240	200113	30		389	231

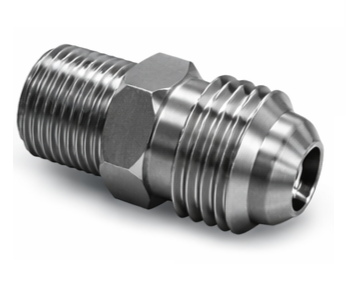

Адаптер тип 2002

Серия	Рабочее давление bar (атм)	аталожный номер O-ring	Диаметр, мм	Диаметр, дюйм	G	L1	L2	L3	CH1	JIC 37°
350	200301	6	1/4	1/8	225	8	14	14	7/16-20	200301,3
	200302	8	5/16	1/8	225	8	14	14	1/2-20	200302,3
	200303	10	3/8	1/4	225	12	141	19	9/16-18	200303,3
	200304	12	1/2	3/8	265	12	167	22	3/4-16	200304,3
	200305	14-15-16	5/8	1/2	31	14	193	27	7/8-14	200305,3
	200306	18-20	3/4	3/4	35	16	219	32	11/16-12	200306,3
290	200307	25	1	1	375	18	231	41	15/16-12	200307,3
240	200308	30-32	11/4	11/4	41	20	243	50	15/8-12	200308,3
	200309	38	11/2	11/2	45	22	275	55	17/8-12	200309,3
350	200310	6	1/4	1/4	225	12	14	19	7/16-20	200310,3
	200311	6	1/4	3/8	24	12	14	22	7/16-20	200311,3
	200312	6	1/4	1/2	255	14	14	27	7/16-20	200312,3
	200313	8	5/16	1/4	225	12	14	19	1/2-20	200313,3
	200314	8	5/16	3/8	24	12	14	22	1/2-20	200314,3
	200315	10	3/8	1/8	23	8	141	17	9/16-18	200315,3
	200316	10	3/8	3/8	24	12	141	22	9/16-18	200316,3
	200317	10	3/8	1/2	26	14	141	27	9/16-18	200317,3
	200318	12	1/2	1/4	26	12	167	22	3/4-16	200318,3
	200319	12	1/2	1/2	285	14	167	27	3/4-16	200319,3
	200320	12	1/2	3/4	30	16	167	32	3/4-16	200320,3
	200321	14-15-16	5/8	3/8	305	12	193	24	7/8-14	200321,3
	200322	14-15-16	5/8	3/4	325	16	193	32	7/8-14	200322,3
	200323	18-20	3/4	3/8	345	12	219	30	11/16-12	200323,3
	200324	18-20	3/4	1/2	35	14	219	30	11/16-12	200324,3
290	200325	18-20	3/4	1	365	18	219	41	11/16-12	200325,3
	200326	25	1	3/4	375	16	231	36	15/16-12	200326,3
240	200327	25	1	11/4	40	20	231	50	15/16-12	200327,3
	200328	30-32	11/4	1	41	18	243	46	15/8-12	200328,3
	200329	30-32	11/4	11/2	42	22	243	55	15/8-12	200329,3
	200330	38	11/2	11/4	44	20	275	50	17/8-12	200330,3

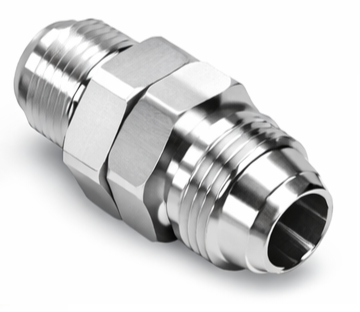

Адаптер тип 2003

Серия	Рабочее давление bar (атм)	Каталожный номер O-ring	Диаметр, мм	Диаметр, дюйм	G	L1	L2	L3	CH1	JIC 37°
350	200301	6	1/4	1/8	225	8	14	14	7/16-20	200301,3
	200302	8	5/16	1/8	225	8	14	14	1/2-20	200302,3
	200303	10	3/8	1/4	225	12	141	19	9/16-18	200303,3
	200304	12	1/2	3/8	265	12	167	22	3/4-16	200304,3
	200305	14-15-16	5/8	1/2	31	14	193	27	7/8-14	200305,3
	200306	18-20	3/4	3/4	35	16	219	32	11/16-12	200306,3
290	200307	25	1	1	375	18	231	41	15/16-12	200307,3
240	200308	30-32	11/4	11/4	41	20	243	50	15/8-12	200308,3
	200309	38	11/2	11/2	45	22	275	55	17/8-12	200309,3
350	200310	6	1/4	1/4	225	12	14	19	7/16-20	200310,3
	200311	6	1/4	3/8	24	12	14	22	7/16-20	200311,3
	200312	6	1/4	1/2	255	14	14	27	7/16-20	200312,3
	200313	8	5/16	1/4	225	12	14	19	1/2-20	200313,3
	200314	8	5/16	3/8	24	12	14	22	1/2-20	200314,3
	200315	10	3/8	1/8	23	8	141	17	9/16-18	200315,3
	200316	10	3/8	3/8	24	12	141	22	9/16-18	200316,3
	200317	10	3/8	1/2	26	14	141	27	9/16-18	200317,3
	200318	12	1/2	1/4	26	12	167	22	3/4-16	200318,3
	200319	12	1/2	1/2	285	14	167	27	3/4-16	200319,3
	200320	12	1/2	3/4	30	16	167	32	3/4-16	200320,3
	200321	14-15-16	5/8	3/8	305	12	193	24	7/8-14	200321,3
	200322	14-15-16	5/8	3/4	325	16	193	32	7/8-14	200322,3
	200323	18-20	3/4	3/8	345	12	219	30	11/16-12	200323,3
	200324	18-20	3/4	1/2	35	14	219	30	11/16-12	200324,3
290	200325	18-20	3/4	1	365	18	219	41	11/16-12	200325,3
	200326	25	1	3/4	375	16	231	36	15/16-12	200326,3
240	200327	25	1	11/4	40	20	231	50	15/16-12	200327,3
	200328	30-32	11/4	1	41	18	243	46	15/8-12	200328,3
	200329	30-32	11/4	11/2	42	22	243	55	15/8-12	200329,3
	200330	38	11/2	11/4	44	20	275	50	17/8-12	200330,3
